◆ 支持L700 x W460mm 超大型基板
◆ YAMAHA獨有雙貼裝台傳送裝置
◆ 1個貼裝頭可對應大範圍元件
◆ 支持YAMAHA雙軌系統(OPTION)

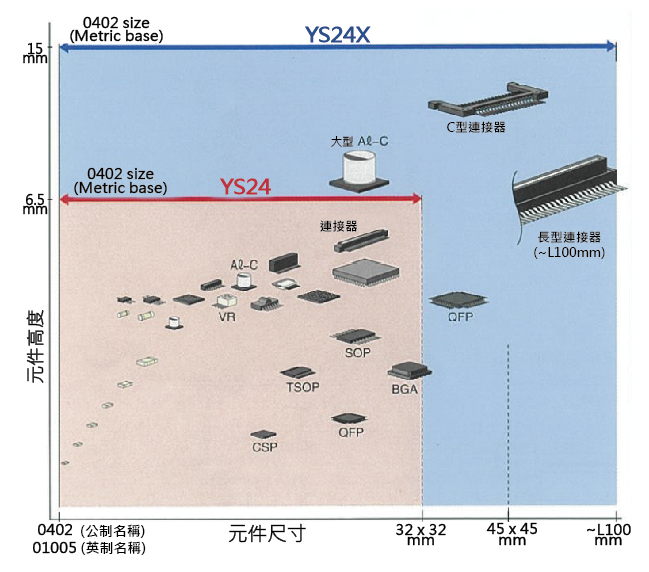

_%E5%B0%8D%E6%87%89%E5%B0%BA%E5%AF%B8.png)
| YS24(型號 : KKE-000/100/200) | YS24X(型號 : KKT-000/100/200) | |
| 對象基板 | L50 x W50mm~參照下圖(由傳送裝置規格決定) | |
| 貼裝精度(使用標準元件時) | 絕對精度( μ + 3σ ) : ±0.05mm/CHIP, ±0.05mm/QFP 重複精度( 3σ ) : ±0.03mm/CHIP, ±0.03mm/QFP |
|
| 貼裝能力(最佳條件) | 72kCPH(0.05秒/CHIP) | 54kCPH(0.067秒/CHIP) |
| 元件供給形式 | 料帶盤 | 料帶盤、托盤 |
| 對象元件 | 0402(公制名稱)~32 x 32mm元件 高度6.5mm以下 |
0402(公制名稱)~45 x 100mm元件, 長連接器(~L100mm,W45mm以下 高度15mm以下,支持球電級元件 |
| 元件品種數量 | 料帶盤 : 120種(最多,8mm料帶盤) | 料帶盤 : 90種(最多,8mm料帶盤) 60種(最多,8mm料帶盤,配備sATSII時) 托 盤 : 30種(最多,JEDEC托盤,配備sATSII時) |
| 電源規格 | 三相 AC 200/208/220/240/380/400/416 V ± 10% 50/60 Hz | |
| 供給氣源 | 0.45MPa以上,清潔乾燥 | |
| 外型尺寸(突起部除外) | L 1,254 x W 1,687 x H 1,445mm L 1,544 (加長傳送裝置端)x W 1,687 x H 1,445mm |
L 1,254 x W 1,687 x H 1,445mm(限主機) L 1,544 (加長傳送裝置端)x W 2,020 x H 1,545mm (配備sATSII時) |
| 主體重量 | 約1,700kg | 約1,700kg(限主體) 約1,890kg(配備sATSII時) |

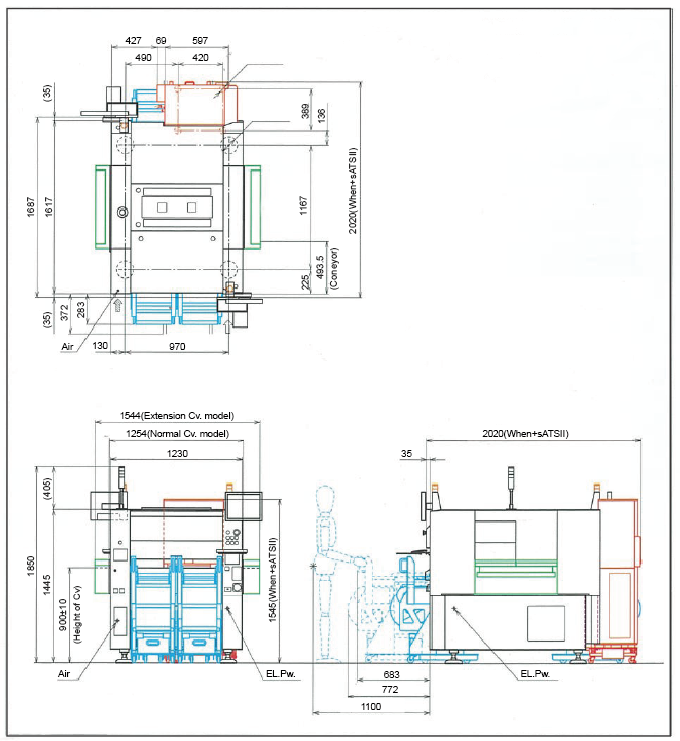

_%E5%A4%96%E8%A7%80%E5%B0%BA%E5%AF%B8.png)
