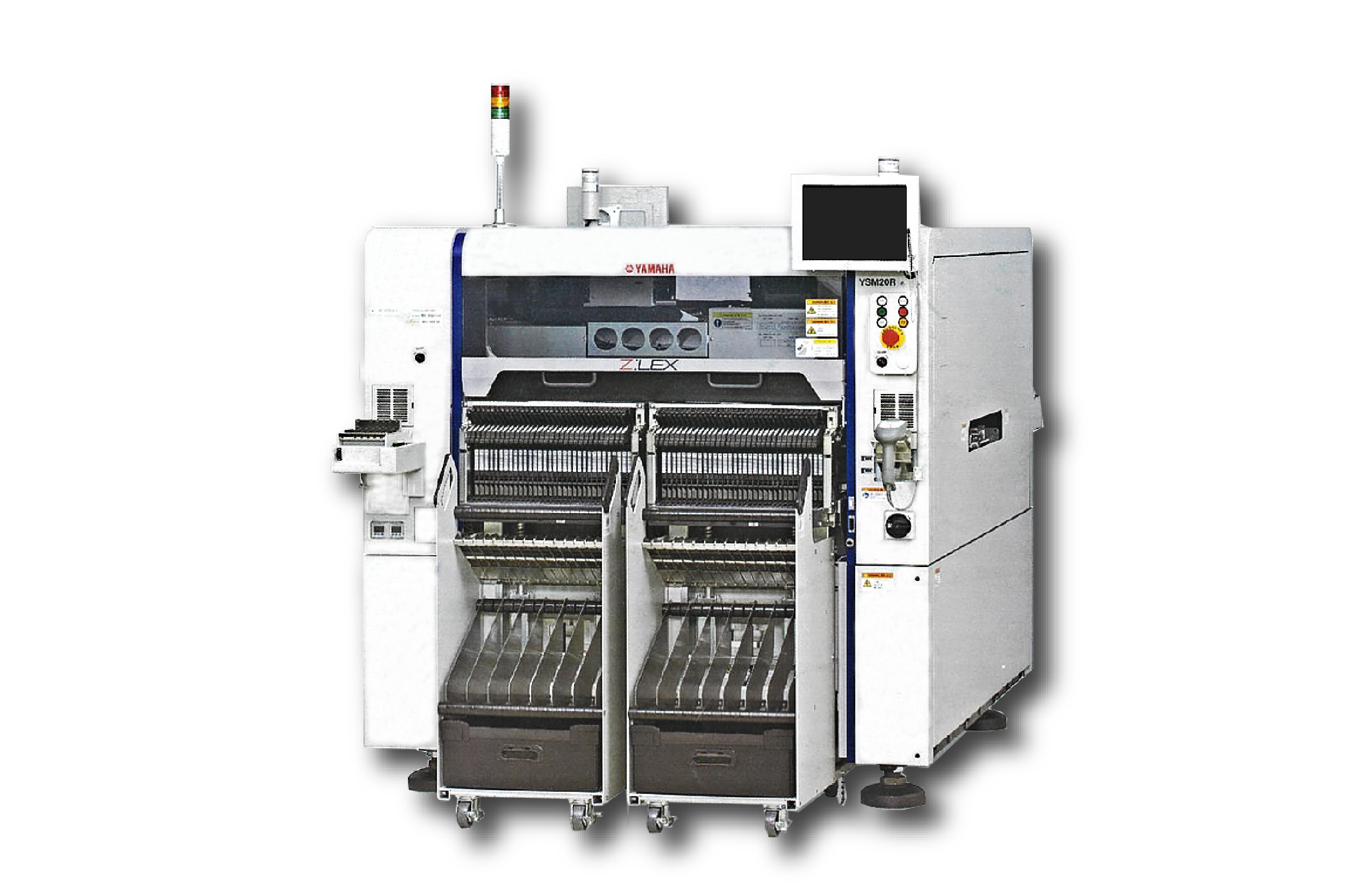

YSM20R / YSM20W

◆ 無需更換貼裝頭，可支持0201~大型元件

◆ 同級產品中最快 95,000 CPH

◆ 支持大型機板 L810 x W742mm

◆ 最大送料器數140種(固定規格 / 以8mm料帶換算)

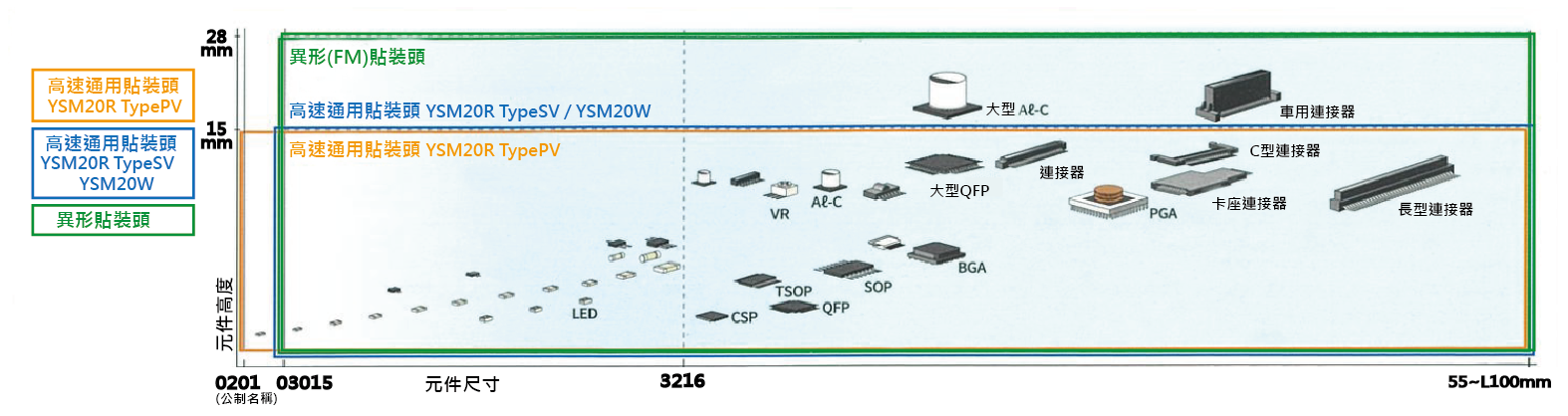

對應元件尺寸



基本規格

YSM20R TypePV

YSM20R TypeSV

YSM20W

對象基板尺寸

單軌機型 : L810 x W490~ L50 x W50
雙傳送台機型 : *僅限X軸為雙樑規格的機型
傳送1張基板時 : L810 x W490~ L50 x W50
傳送2張基板時 : L380 x W490~ L50 x W50

單軌機型 :
L810 x W742~ L50 x W50
雙軌機型 : *僅限X軸為雙樑規格機型
L810 x W356~ L50 x W50

貼裝頭/可貼裝元件

高速通用(HM)貼裝頭 :
0201~W55 x L100mm,高15mm以下
異型(FM)貼裝頭 :
03015~W55 x L100mm,高28mm以下

高速通用(HM)貼裝頭 :
03015~W55 x L100mm,高15mm以下
異型(FM)貼裝頭 :
03015~W55 x L100mm,高28mm以下

貼裝能力

X軸雙樑 :高速通用(HM)貼裝頭 x 2
95,000 CPH

X軸雙樑 :高速通用(HM)貼裝頭 x 2
90,000 CPH

X軸雙樑 :高速通用(HM)貼裝頭 x 2
80,000 CPH

貼裝精度

±0.035mm(±0.025mm) cpk ≧1.0(3σ)

可安裝送料器數量

固定送料器架 : 最多140個(以8mm料帶換算)
一次性換料車 : 最多128個(以8mm料帶換算)
自動托盤供料器 : 30層(固定式 : 裝有sATS30時,最多),10層(料車式 : 裝有cATS10時,最多)

電源規格

三相  AC 200/208/220/240/380/400/416 V ± 10%     50/60 Hz

供給氣源

0.45MPa以上,清潔乾燥

外型尺寸
(突起部除外)

L 1,374 x W 1,857 x H 1,445mm(限主體)

L 1,374 x W 2,110 x H 1,445mm
(限主體)

主體重量

約2,050kg(限主體)

約2,500kg(限主體)

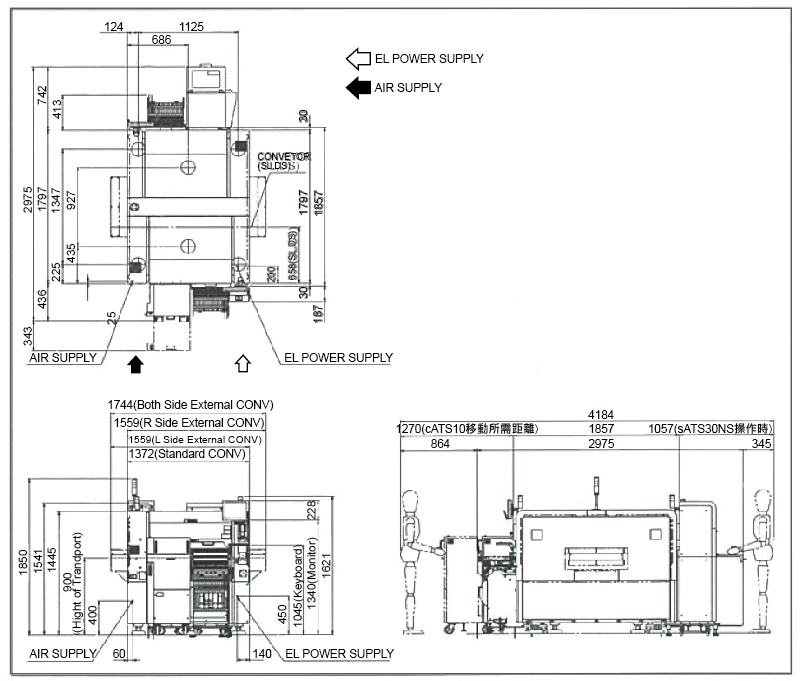

YSM20R外觀尺寸

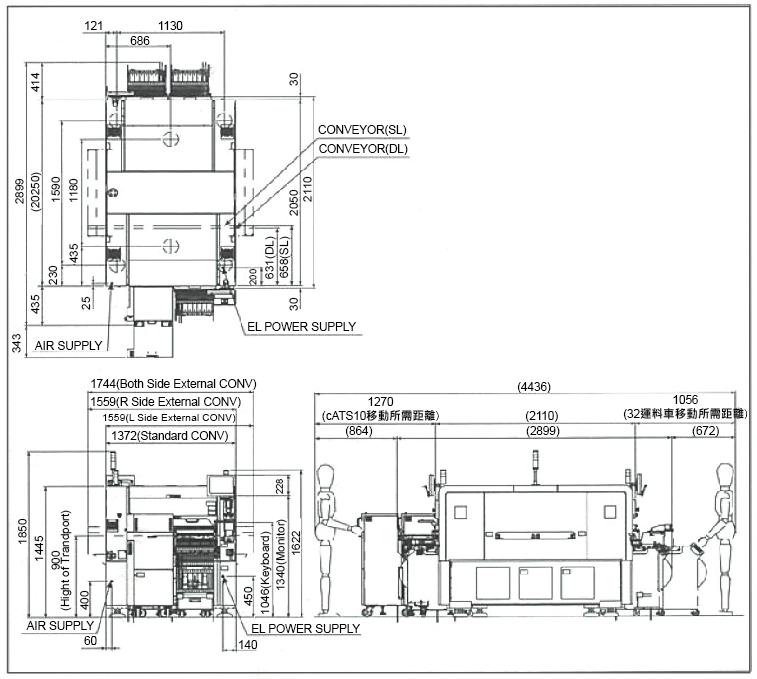

YSM20W外觀尺寸
