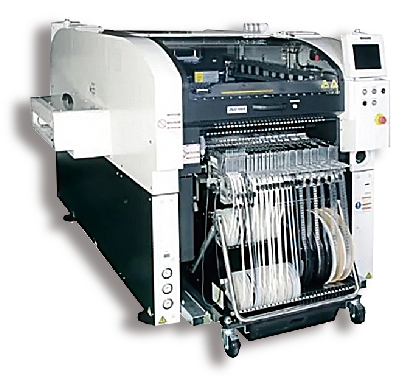

| 機種名 | NPM-W2 | ||||||

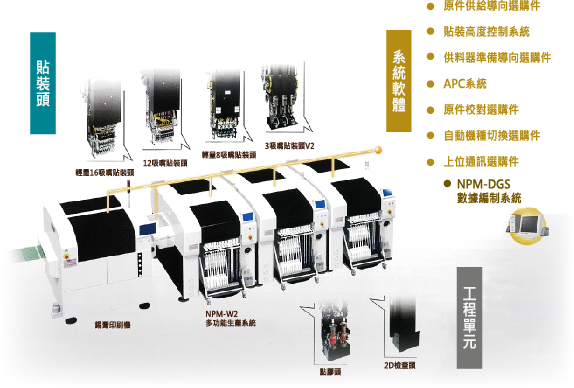

| 貼裝頭 | 輕量16吸嘴貼裝頭(每貼裝頭) | 12吸嘴貼裝頭(每貼裝頭) | 輕量8吸嘴貼裝頭 (每貼裝頭) |
3吸嘴貼裝頭V2 (每貼裝頭) |
|||
| 高生產模式「ON」 | 高生產模式「OFF」 | 高生產模式「ON」 | 高生產模式「OFF」 | ||||
| 最快速度 | 38 500 cph (0.094 s/芯片) |
35 000 cph (0.103 s/芯片) |
32 500 cph (0.112 s/芯片) |
31 250 cph (0.115 s/芯片) |
20 800 cph(0.173 s/芯片) | 8 320 cph (0.433 s/芯片) 6 500 cph (0.554 s/QFP) |
|
| 貼裝精度(Cpk≧1) | ± 40 μm/芯片 | ± 30 μm/芯片 (± 25 μm/芯片) |
± 40 μm/芯片 | ± 30 μm/芯片 | ± 30 μm/芯片 ± 30 μm/QFP □12mm~□32mm ± 50 μm/QFP □12mm以下 |
± 30 μm/QFP | |
| 元件尺寸 | 0402芯片 ~L 6mm x W 6mm x T 3mm |
03015芯片 /0402芯片 ~L 6mm x W 6mm x T 3mm |
0402芯片 ~L 12mm x W 12mm x T 6.5mm |
0402芯片 ~L 32mm x W 32mm x T 12mm |
0603芯片 ~L 150mm x W 25mm(對角152) x T 30mm |
||
| 元件供給 | 編帶 | 編帶寬 : 4 / 8 / 12 / 16 / 24 / 32 / 44 / 56 mm | 編帶寬 : 4~56 mm | 編帶寬 : 4~56 / 72 / 88 / 104 mm | |||
| MAX . 120 品種 ( 編帶寬度4、8 mm編帶 ) | 前後交換臺車規格 : MAX.120品種 (編帶寬度、供料器按左述條件) 單式托盤規格 : MAX.86品種 (編帶寬度、供料器按左述條件) 雙式托盤規格 : MAX.60品種 (編帶寬度、供料器按左述條件) |
||||||
| 桿狀 | - | 前後交換臺車規格 : MAX.30品種( 單式桿狀供料器) 單式托盤規格 : MAX.21品種( 單式桿狀供料器) 雙式托盤規格 : MAX.15品種( 單式桿狀供料器) |
|||||
| 托盤 | - | 單式托盤規格 : MAX.20品種 雙式托盤規格 : MAX.40品種 |
|||||
