VCTA-TB810 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
技 術 參 數 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 類別 |
項目 |
規格參數 |
| 視覺識別系統 |
判別方法 |
矢量分析算法,集成邏集貨運算,雙邊亮度邊界距,元件本體跟蹤,OCV, |
| 亮度模板匹配,顏色距離,顏色抽取(RGB&HSV),亮度衱差,亮度偏差,亮 |
| 度變化,最小跨度等三十餘演算法 |
| 攝像機 |
上下2套全數字高速彩色攝像機,上相機500萬像素,下相機500萬像素 |

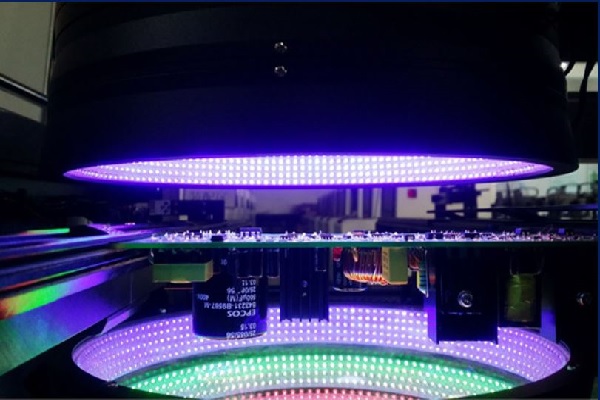

| 光源 |
環形塔狀架構,超亮紅綠藍LED閃光源 |
| 鏡頭 |
高分辨率工業鏡頭 |
| 分辨率 |
上視覺:20微米(另有25/15微米可選) |
| 下視覺:20微米(另有25/15微米可選) |
| FOV |
TOP Max:48.96*40.96mm |
| Bot Max:48.96*40.96mm |
| 每畫面處理時間 |
220~450ms |

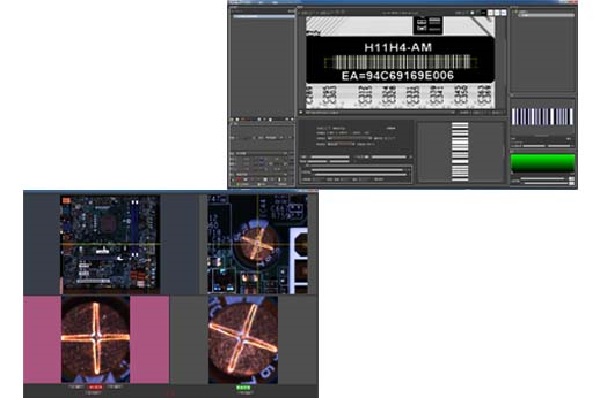

| 檢測內容 |
缺件.偏移.歪斜.立碑.側立.翻件.极性反.錯件.破損.少錫.斷路.汙染 |
| 可檢測最小元件及距離 |
01005 & 0.3 pitch |
| 機械系統 |
PCB 傳送系統 |
自動進出板和自動寬度調整 |
| 軌道傳送方向 |
左進右出或者右進左出,可一鍵切換 |
| 軌道高度 |
900±20mm |
| 對接信號 |
Standard SMEMA |
| PCB 尺寸 |
50*65mm-510*460mm(可根據客戶要求訂製更大尺寸) |
| PCB 厚度 |
0.5mm-3.0mm |
| PCB 重量 |
皮帶傳動≦3kg;支持訂製鍊條傳動≦10kg |
| PCB 翹曲度 |
<2mm(有夾具輔助矯正變形) |
| 零件高度 |
TOP ≦50mm,Bottom ≦50mm |

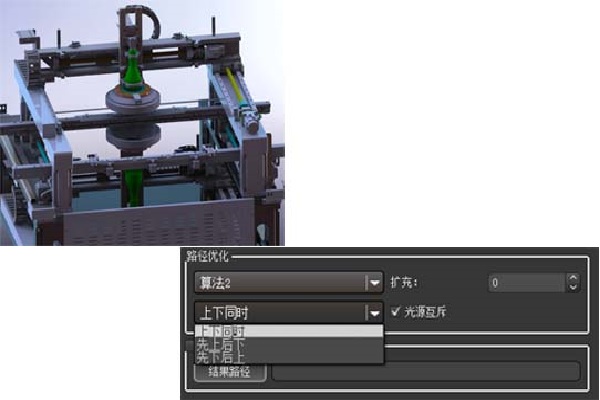

| 驅動設備 |
交流伺服電機系統,Camera在X/Y方向移動 |
| 定位精確 |
<10um |
| 移動數度 |
Standard:500mm/s Max:800mm/s |
| 軟件系統 |
操作系統 |
Microsoft Windows 7 X64 |
| 特點 |
以矢量計算為基礎,綜合運用顏色抽取.亮度抽取以及顏色空間距離算 |
| 法,對貼裝元件及銲點的位置.外形進行精確的定位和分析,準確剔除各 |
| 種不良點 |

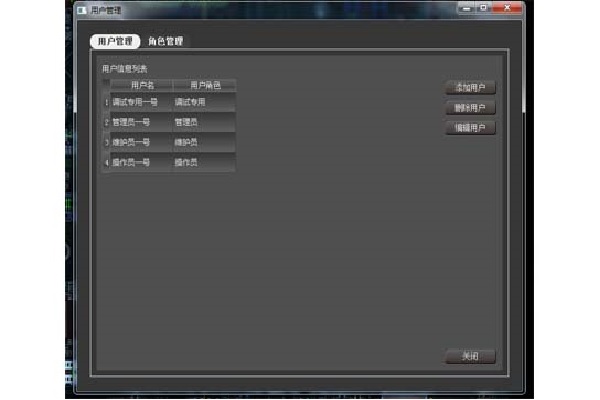

| 操作界面 |
圖型化編程,所見及所得。中文/英文 繁體/簡體 |
| 聯網功能 |
可以和NG終端聯網,可在REPAIR STATION檢查,維修PCBA錯誤 |
| 控制系統 |
電腦主機 |
工業控制計算機,Intel I7CPU,16G內存,2TB硬盤,4G顯存 |
| 顯示輸出 |
24inch TFT |
| 網路通訊 |
支持TCP/IP及Microsoft網路系統 |
| 中央控制 |
支持中央數據控制,可遠程判斷多台設備的策是信息 |
| 其他參數 |
氣源 |
0.5MPA.80cm³/min |
| 外形尺寸 |
135*135*170cm(不含信號燈) |
| 重量 |
~1560kg |
| 電源 |
交流220伏特+/-10%,頻率50/60Hz,額定功率1000W,自帶UPS不間斷電源 |
| 使用環境 |
溫度10-40℃,溫度30-80%RH |
