| Model/型號 |
ASE |
| 網框尺寸 Screen Frames |
Min Size |
370*370mm |
| Max Size |
737*737mm |
| Thickness |
25〜40mm |
| PCB Min Size 最小尺寸 |
50*50mm |
| PCB Max Size 最大尺寸 |
400*340mm |
| PCB Thickness 厚度 |
0.4〜6mm |
| PCB Warpage 翹曲量 |
<1% |
| Transport Height 傳送高度 |
900±40mm |
| Transport Direction 傳送方向 |
Left-Right;Right-Left;Left-Left;Right-Right 左-右;右-左;左-左;右-右 |
| Transport Speed 運輸速度 |
Max 1500mm/S Programmable |
| Bord Locaton PCB的定位 |

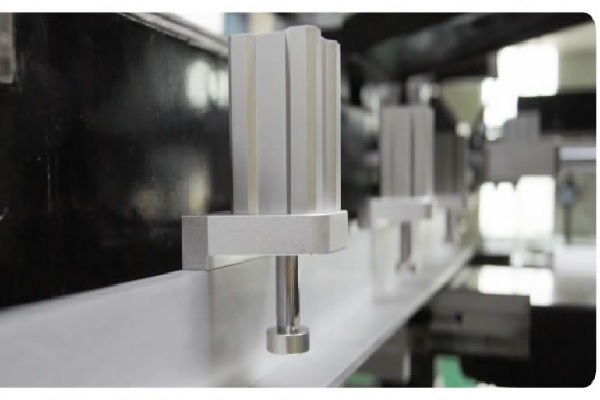

Support System 支撐方式 |
Magnetic Pin/Up-down table adjusted/supportblock by hand |
| 磁性頂針/可調節頂升平台/頂高快 |
| Clamping System 夾緊方式 |
Side clamping ,vacuum nozzle,邊夾、真空吸嘴、自動伸縮z向壓板 |
| Print head 印刷頭 |
Two independent motorised printheads 兩個獨立的直聯式馬達驅動印刷頭 |
| Squeegee Speed 刮刀速度 |
6〜200mm/sec |
| Squeegee Pressure 刮刀壓力 |
0〜15kg馬達控制 |
| Squeegee Angle 刮刀角度 |
60°/55｡/45° |
| Squeegee Typr 刮刀類型 |
Stainless steel(Standard),plastic 鋼刮刀標準,膠刮刀 |
| Stencil Separation Speed 鋼網分離速度 |
0.1-20mm/sec Programmable |
| Cleaning System 清洗方式 |
Dry、Wet、Vacuum(Programmable) 乾、濕、抽真空 |
| Table Adjustment ranges 工作台調整範圍 |
X:±10mm; Y:±10mm; Θ:±2° |

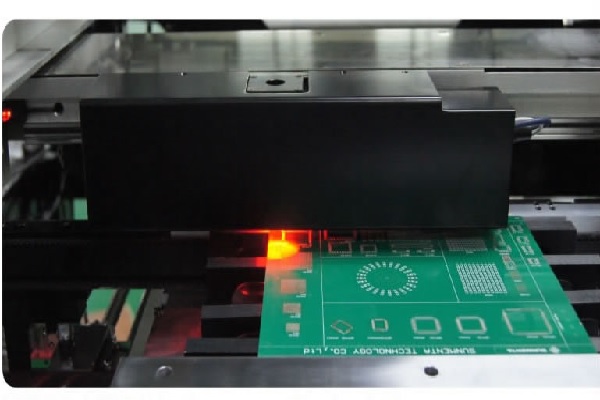

| CCD FOV 視野區域 |
8*6mm |
| Solder Paste Inspection 錫膏檢測 |
2Dlnspection(2D檢測) |
| 整機參數 Machine |
|
| Repeat Position Accuracy 重複定位精度 |
±0.01mm |
| Printing Accuracy 印刷精度 |
±0.025mm |
| Cycle Time 印刷周期 |
<7s(Exclude Printing &Cleaning) |
| Product Changeover 換線時間 |
<5min |
| Air Required 使用空氣 |
4.5〜6kg/cm2 |
| Power lnput 電源 |
AC:220±10%,50/60HZ 1Φ3KW |
| Control Method 控制方法 |
PC Control |

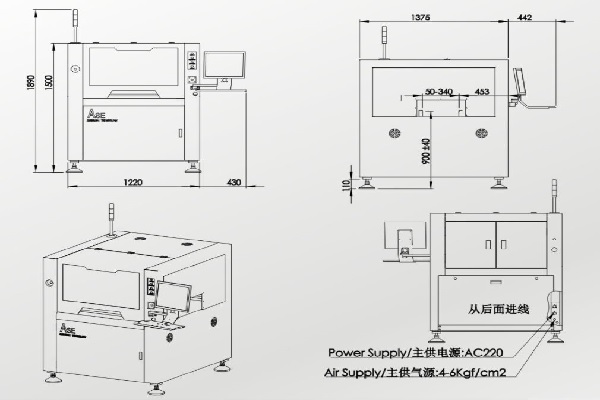

| Machine Dimensions 機器外形尺寸 |
1220(L)*1375(W)*1500(H)mm |
| Machine Weight 機器重量 |
Approx:約1000kg |
