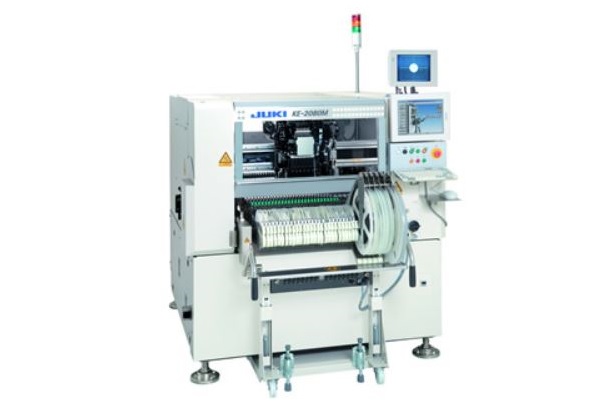

| 機種名稱 | KE-2080 | ||||||||||||||||||||||||||||||||||
| 基板尺寸 | M型基板(330mm*250mm) | ○ | |||||||||||||||||||||||||||||||||
| L型基板(410mm*360mm) | ○ | ||||||||||||||||||||||||||||||||||
| L-Wide型基板(510mm*360mm) | ○ | ||||||||||||||||||||||||||||||||||
| E型基板(510mm*460mm) | ○ | ||||||||||||||||||||||||||||||||||
| 元件尺寸 | 激光識別 | 0402(英制01005)芯片〜33.5mm方形元件" | |||||||||||||||||||||||||||||||||
| 圖像識別 | 高清分辨率 | 1.0*0.5mm-3-20mm方元件或24*72mm | |||||||||||||||||||||||||||||||||
| 標準分辨率 | 3mmz; m方元件*2-74mm方元件或50*150mm | ||||||||||||||||||||||||||||||||||
| 元件貼片速度 | 芯片元件 | 最佳條件 | 0.178秒/芯片(20200CPH) | ||||||||||||||||||||||||||||||||
| IPC9850 | 16700CPH | ||||||||||||||||||||||||||||||||||
| IC元件*3 | 1850CPH | ||||||||||||||||||||||||||||||||||
 |
|||||||||||||||||||||||||||||||||||
| 元件貼片精度 | 激光識別 | ±0.05mm（Cpk≧1） | |||||||||||||||||||||||||||||||||
| 圖像識別 | ±0.03mm（使用MNVC(選購件)時±0.04mm） | ||||||||||||||||||||||||||||||||||
| 元件貼裝種類 | 最多80種(換算成8mm帶)*5 | ||||||||||||||||||||||||||||||||||
| 外形尺寸 | M | 1440*1393*1455 | |||||||||||||||||||||||||||||||||
| L | 1500*1500*1455 | ||||||||||||||||||||||||||||||||||
| L-WIDE | 1730*1600*1455 | ||||||||||||||||||||||||||||||||||
| *1 有關E基板的事宜，請向敝公司推銷員詢問。 | |||||||||||||||||||||||||||||||||||
| *2 使用MNVC（選購項） | |||||||||||||||||||||||||||||||||||
| *3 使用高清分辯率攝像機(選購件)時。 | |||||||||||||||||||||||||||||||||||
| *4 實際工效：IC元件的貼裝速度是在M尺寸基板上整面貼裝36個QFP(100針以上)或BGA(256球以上)時的換算值。 | |||||||||||||||||||||||||||||||||||
| (CPH=平均1小時的貼裝元件數量) | |||||||||||||||||||||||||||||||||||
| *5 使用MNVC（選購件）、全吸嘴同時吸取時的換算值。 | |||||||||||||||||||||||||||||||||||
| *6 使用多層托盤更換器最多可達110品種。 | |||||||||||||||||||||||||||||||||||
