| ■ 芯片元件 | |||||||||||||||||
| 20,900CPH 芯片（激光識別/最佳條件） | |||||||||||||||||
| 17,100CPH 芯片（激光識別/依據IPC9850） | |||||||||||||||||
| ■ IC元件 | |||||||||||||||||
| 9,470CPH IC（圖像識別/使用MNVC選購件時) | |||||||||||||||||
| ■ 0402(英制01005)芯片〜74mm方形元件、或50*150mm | |||||||||||||||||

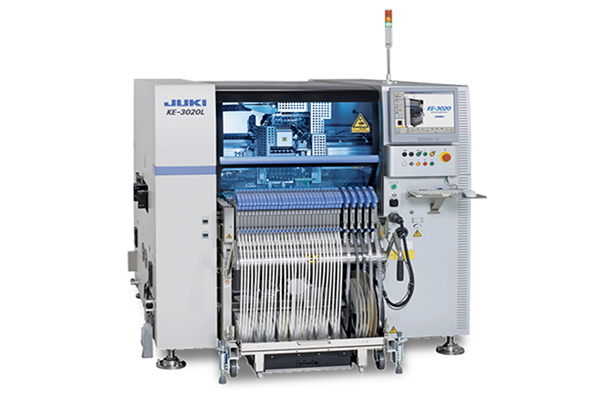

| ■ KE-3020VA | |||||||||||||||||

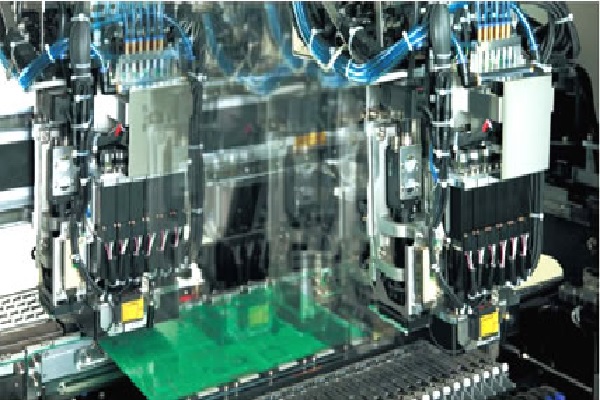

| 激光貼裝頭*1個(6吸嘴)+高分辨率視覺貼裝頭*1個(1吸嘴) | |||||||||||||||||
| ■ 採用電動式雙軌供料氣，最多可裝載160種元件 | |||||||||||||||||
| ■ 標配中裝有MNVC | |||||||||||||||||

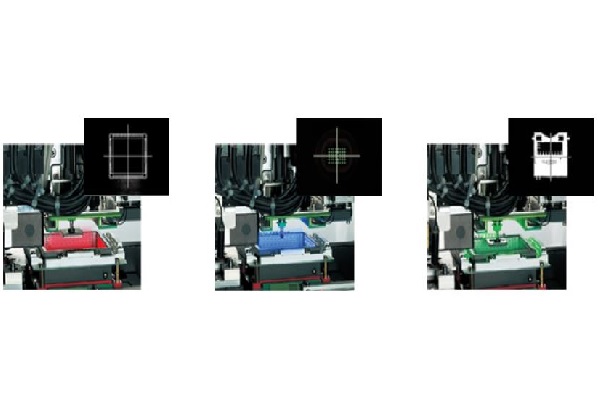

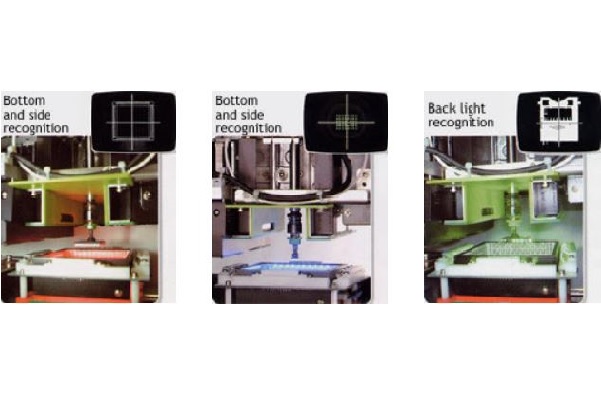

| ■ 高速連續圖像識別 | |||||||||||||||||
| ■ 托盤高速供應元件(選項) | |||||||||||||||||
| ■ 對應長尺寸基板(選項) | |||||||||||||||||
| ■ 對應POP實裝(選項) | |||||||||||||||||
| 項目 | 機種名稱 | 高速貼片機KE-3020 VAM/KE-3020 VAL/KE-3020 VXL/KE-3020 VRAM/KE-3020 VRAL/KE-3020 VRXL | |||||||||||||||||||||||||||||||||
| 基板尺寸 | M型基板(330mm*250mm) | ○ | |||||||||||||||||||||||||||||||||
| L型基板(410mm*360mm) | ○ | ||||||||||||||||||||||||||||||||||
| L-Wide型基板(510mm*360mm) | ○ | ||||||||||||||||||||||||||||||||||
| XL型基板(610mm*560mm) | ○ | ||||||||||||||||||||||||||||||||||
| 長尺寸基板(M型基板規格) | 650*250mm | ||||||||||||||||||||||||||||||||||
| 長尺寸基板(L型基板規格) | 800*360mm | ||||||||||||||||||||||||||||||||||
| 長尺寸基板(L-Wide型基板規格) | 1010*360mm | ||||||||||||||||||||||||||||||||||
| 長尺寸基板(XL型基板規格) | 1210*560mm | ||||||||||||||||||||||||||||||||||
| 元件高度 | 12mm規格 | ○ | |||||||||||||||||||||||||||||||||
| 20mm規格 | ○ | ||||||||||||||||||||||||||||||||||
| 25mm規格(XLS基板規格) | ○ | ||||||||||||||||||||||||||||||||||
| 元件尺寸 | 激光識別 | 0402(英制01005)芯片〜33.5mm方形元件 | |||||||||||||||||||||||||||||||||
| 圖像識別 | 標準攝像機 | 3mm〜74mm方形元件、或50*150mm | |||||||||||||||||||||||||||||||||
| 高分辨率攝像機(均為選購件) | 1.0*0.5mm*3〜48mm方形元件、或24*72mm | ||||||||||||||||||||||||||||||||||
| 元件貼片速度 | 芯片元件 | 最佳條件 | 20900CPH | ||||||||||||||||||||||||||||||||
| IPC9850 | 17100CPH | ||||||||||||||||||||||||||||||||||
| IC元件 | 9470CPH*5 | ||||||||||||||||||||||||||||||||||
| 元件貼片精度 | 激光識別 | ±0.05mm(Cpk>1) | |||||||||||||||||||||||||||||||||
| 圖像識別 | ±0.03mm(MNVC ±0.04mm) | ||||||||||||||||||||||||||||||||||
| 元件貼裝種類 | 最多160種(換算成8mm帶(使用電動雙規帶式供料器時) | ||||||||||||||||||||||||||||||||||
| 電源 | 三項AC200〜415V | ||||||||||||||||||||||||||||||||||
| 額定功率 | 3.0OkVA | ||||||||||||||||||||||||||||||||||
| 使用空氣壓力 | 0.5±0.05Mpa | ||||||||||||||||||||||||||||||||||
| 空氣消費量(標準狀態) | 50L/min | ||||||||||||||||||||||||||||||||||
| 外型尺寸 | M型基板 | 1500*1580*1500mm | |||||||||||||||||||||||||||||||||
| L型基板 | 1500*1690*1500mm | ||||||||||||||||||||||||||||||||||
| L-Wide型基板 | 1800*1690*1500mm | ||||||||||||||||||||||||||||||||||
| XL型基板 | 2131*1890*1500mm | ||||||||||||||||||||||||||||||||||
| 重量 | M型基板 | 約1850kg | |||||||||||||||||||||||||||||||||
| L型基板 | 約1900kg | ||||||||||||||||||||||||||||||||||
| XL型基板 | 約2250kg | ||||||||||||||||||||||||||||||||||
| *1 L-Wide基板規格為選購品。 | ||||||||||||||||||||||||||||||||
| *2 長尺寸基板對應規格為選購品。 | ||||||||||||||||||||||||||||||||
| *3 使用MNVC（選購項)。 | ||||||||||||||||||||||||||||||||
| *4 使用高分辨率攝像機及MNVC（均為選購件）時。 | ||||||||||||||||||||||||||||||||
| *5 實際工效：IC元件的貼裝速度是在M尺寸基板上整面貼裝36個QFP（100針以上)或BGA（256球以上）時的換算值。 | ||||||||||||||||||||||||||||||||
| *6 使用MNVC、全吸嘴同時吸取的換算值。KE-3010是MNVC選購件。 | ||||||||||||||||||||||||||||||||
| *7 使用EF08HD。 | ||||||||||||||||||||||||||||||||
